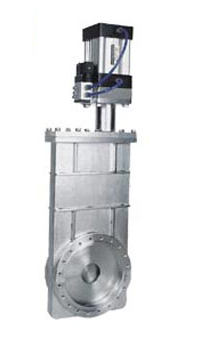

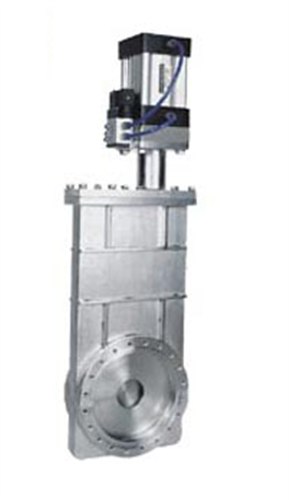

一、簡介：
  動超高真空插板閥是通過電磁換向閥改變氣路方向，控制執行氣缸驅動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。氣動真空插板閥以壓縮空氣為動力，氣缸活塞桿推動鋼球架運動，撐開閥板關閉，靠彈簧力收攏閥板打開后，再退出的真空閥門。

二、零部件材料：
閥體、閥板：不銹鋼
密封件：氟橡膠、波紋管(軸封)、

三、主要性能：
氣動真空插板閥的漏率：1.3×10-10Pa.M3/S；
使用壓力范圍： 1.3×10-7Pa～105Pa；
介質：空氣；
工作溫度： -30℃～+150℃；
安裝位置：任意；
開關信號：電信號、機械信號；
啟閉時間：≤3秒；
閥板啟閉兩側壓力差：1000Pa～2000Pa。
氣源壓力：0.4～0.6kg/cm2

四、特點：
結構緊湊、體積小、薄、輕；通導能力大；
能通過氣體、液體、固體、下料和取樣等；
閥體成型采用新工藝，強度高，變形?。?br /> 配用直線氣缸，裝有磁性開關，有指示燈顯示開關位置；
鋼球架小車裝有調節螺桿，速度快慢不會憋死；

五、結構圖：

六、外形尺寸：
