高溫高壓電動截止閥

高溫高壓電動截止閥可以根據不同的壓力,不同的溫度,采用特殊的結構和相應的密封,試壓采用工作壓力的1.5倍試壓,確保閥門在工作壓力的狀態下不會發生泄漏,同時保證在相應的溫度下,密封不會發生變形,不會發生密封不嚴的現像。
更新時間：2018/12/6

型號：J961Y
類別：截止閥
價格：700
產地：溫州

一、簡介：
高溫高壓電動截止閥可以根據不同的壓力,不同的溫度,采用特殊的結構和相應的密封,試壓采用工作壓力的1.5倍試壓,確保閥門在工作壓力的狀態下不會發生泄漏,同時保證在相應的溫度下,密封不會發生變形,不會發生密封不嚴的現像。焊接式電站截止閥,是電力,電氣,機電設備工程,電控設備工程中應用最多的閥門之一,由于其安裝方便,制造合理,經濟簡單,所以大量使用在電力工程等管道中,本公司生產的J61H/Y型，外表美觀，密封性能好，耐壓高，拆裝維護方便，深得廣大新老客戶的好評。

二、主要特點：
閥門與管路連接采用焊接式結構。
密封面不易磨損、擦傷，密封性能好，壽命長。
結構緊湊，啟閉性好、高度小、維修方便。
適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

三、技術參數：

產品型號	公稱壓力	試驗壓力		工作壓力			工作溫度(℃)	適用介質
產品型號	公稱壓力	殼體強度	密封	P54	P55	P57	工作溫度(℃)	適用介質
J961H/Y-100	10	15	11				≤450	水、蒸汽、油品
J961H/Y-200	20	30	22
J961H/Y-250	25	38	28
J961H/Y-320	32	48	36
J961Y-P54/100V		30	22	10			≤540	蒸汽
J961Y-P54／140V		38	28	14
J961Y-P54／170V		48	36	17	10
J961Y-P55／100V		38	28		14		≤555
J961Y-P55／140V		48	36		17
J961Y-P55／170V		53	39			10
J961Y-P57／100V		48	36			14	≤570
J961Y-P57／140V		55	40			17
J961Y-P57／170V		60	44

四、主要零部件材料：

零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料	閥桿螺母	手輪	緊固體
J61H型	25 WCB	25 40Cr	鉻不銹鋼鉻鉬鋁鋼化	鉻不銹鋼	鉻不銹鋼	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼鉬鋼
J61Y型	25 WCB	25 40Cr	鉻不銹鋼鉻鉬鋁鋼化	25	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	優質碳鋼鉻鉬鋼
J61 Y-P54型	ZG20CrMolV 12CrlMolV	12C r1MolV	20CrMol V 25CrlMolV	12CrlMolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼
J61 Y-P55型	ZG25CrMol V12CrlMolV	12C r1MolV	20CrMol V 25CrlMolV	12C r1MolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼
J61 Y-P57型	ZGl5CrMolV 12CrlMolV	12CrlMolV	20CrMol V25CrlMolV	12CrlMolV	硬質合金	柔性石墨	鋁青銅	可鍛鑄鐵	鉻鉬鋼

五、外形尺寸：

公稱通徑 DN(mm)	連接尺寸 (mm)
公稱通徑 DN(mm)	L	D1	D2	D3		H
15	150	17	36	/	375°	518
20	135170	22	42	/	375°	518
25	135170	26	42	/	375°	518
32	170180	31	44	/	375°	560
40	230	38	60	/	375°	545
50(1)	250	50	82	/	32°	728
50(2)	320350	50	82	/	32°	748
65	370260	69	100	110	32°	829
80	400430470	84	108	130	32°	898
100	455560	107	144	165	32°	913

六、結構圖：

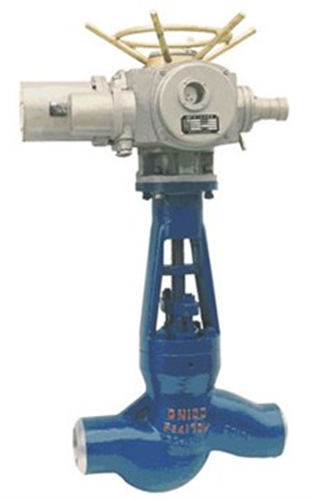

J961H高溫高壓電動截止閥 J961H高溫高壓電動截止閥結構圖

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與訂購時的產品【高溫高壓電動截止閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
