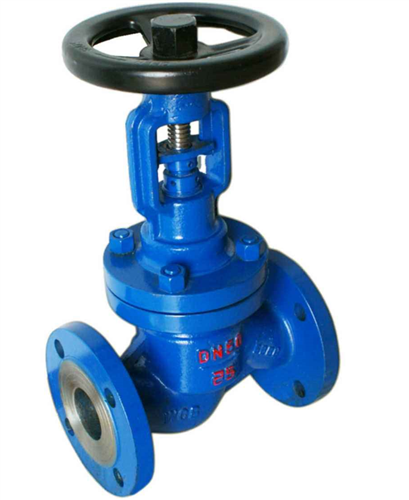

國標波紋管截止閥

WJ41H國標波紋管截止閥適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。
更新時間：2018/12/6

型號：WJ41H
類別：截止閥
價格：700
產地：700

一、簡介：
國標波紋管截止閥采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪，閥體、閥蓋的設計經過嚴格的計算，具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。

二、產品特點：
1、產品設計制造符合國內外的先進標準要求，密封可靠，性能優良。
2、結構設計緊湊合理，造型美觀。
3、采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
4、閥體材料品種齊全、填料、墊片亦根據實際工況或用戶要求合理選配，可適用于各種壓力，溫度及介質工況。
5、采用國內外多種配管法蘭密封面型式，滿足各種工程需要及用戶要求。

三、技術規范：

結構形式 construction	BB-BG-OS&Y
驅動方式 operation	手動hand-operated
驅動方式 operation	氣動 pneumatic
設計標準 design standard	DIN3356
結構長度 face to face dimension	DIN3202
連接法蘭 flanged ends	DIN2543-2545
試驗和檢驗 test&inspection	DIN3230

四、性能規范：

公稱壓力(MPa) nominal pressure	殼體試驗壓力(MPa) shell test	密封試驗壓力(MPa) sealing test	適用溫度(℃) suitable temp	適用介質 suitable madium
1.6	2.4	1.76	-20℃-350℃	水、蒸汽、油品等 water,steam,oil,etc.
2.5	3.75	2.75
4.0	6.0	4.4

五、零部件：

序號 NO.	名稱	材質
1	閥體	GS-C25 、 CF8 、 CF3
2	閥瓣	2CR13 、 F304 、 F316
3	軸銷	F304 、 F316
4	波紋管組件	F304 、 F316L
5	閥蓋	GS-C25 、 CF8 、 CF3
6	填料	柔性石墨
7	壓套	25# 、 F304 、 F316
8	定位片	25# 、 F304 、 F316
9	閥桿螺母	銅合金 ZQA19-4
10	手輪	碳鋼
11	并帽	25#
12	油杯	黃銅
13	六角螺母	ASTMA193 2H 、 A193-8 、 A193-8M
14	雙頭螺栓	ASTMA193 B7 、 A193-B8 、 A193-B8M
15	墊片	柔性石墨 + 不銹鋼
16	閥桿	2Cr13 、 F304 、 F316

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與訂購時的產品【國標波紋管截止閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
