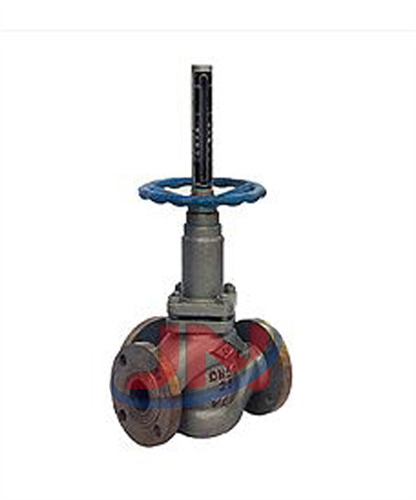

一、簡介：
  雙柱三通柱塞閥在石油、化工、化肥、冶金、制藥等生產環節需要將流體從一條管線快速切換到另一條管線，或者將一條管線的流體同時分配給另外兩面三刀條管線，以滿足工藝流程的要求。對此采用三通柱塞閥即可以實現閥體、閥蓋和閘板（閥瓣）是閥門主要零件之一，直接承受介質壓力，所用材料必須符合“閥門的壓力與溫度等級”的規定。需要將流體從一條管線快速切換到另一條管線，或者將一條管線的流體同時分配給另外兩面三條管線，以滿足工藝流程的要求?；钊y結構簡單科學、安全可靠，啟閉特別輕松靈活，操作省力，與柱塞閥相比具有啟閉輕、快等優點?；钊h(huán)根據不同的適用介質選用材料，能全面提高它的適用范圍，耐高溫、耐磨、耐腐、回彈性能強等，經長時間適用，活塞環如有磨損維護時可調壓增大原始狀態。廣泛使用于石油、化工、化肥、冶金、制藥等生產環節。

二、結構特點：
  U43SM主要由閥體、閥蓋、為碳素鋼鑄造而成。閥體密封圈從閥體中腔裝入安裝在閥體內，上邊由上密封圈和下密封圈及隔離環、外密封圈；下邊由隔離環、外密封圈、上密封圈和下密封圈被閥蓋、雙頭螺柱、碟形彈簧墊圈、六角螺母壓緊，與雙柱塞保持密封。碟形彈簧墊圈可以防止密封圈、隔離環受熱變形而引起的松動。閥體的柱塞由上下兩段組成與密封一樣有閥體中腔裝入，分別與兩內密封圈密封；柱塞與下閥桿的連接靠對開環、上密封座旋入柱塞的螺紋中實現，然后由鎖緊墊圈鎖緊。閥體內鑲?cè)朊芊庾祝纯膳c閥桿的錐形密封面密封，又可做為下密封環的鑲?cè)胱?。上密封圈鑲?cè)朐陂y蓋內孔隔離環之間，在隔離環和閥桿之間裝入填料，閥桿的密封靠填料，填料用柔性石墨纖維編織而成；填料下設填料墊，用閥蓋壓緊密封。閥桿螺母安裝在閥蓋的上部，在閥桿螺母的臺肩處上下各裝一個推力軸承，使操作省力。手輪安裝在閥桿螺母上，用螺母壓緊，這樣旋轉手輪就可以開啟或關閉柱塞閥。

三、工作原理：
  U43SM的開啟和關閉靠柱塞，當柱塞的上部分被提升到隔離環中間通孔的上平面時，下部柱塞仍在柱塞下部隔離環內，此時柱塞閥半開啟，進口介質便通過上下隔離環中間流入或流出，流體有一條管線流動，另一條管線仍然關閉。當柱塞閥下部柱塞提升到下部隔離環上面時，此時柱塞閥全開啟介質將同時從另一條管線流動；當柱塞下降，上部柱塞降到隔離環中間通孔的上平面時，流體有一條管線關閉。直到下部柱塞降到下部隔離環下，此時下部柱塞起限位作用，柱塞閥便關閉，阻止介質流動

四、主要連接尺寸：

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請?jiān)敿?xì)填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品【雙柱三通柱塞閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
