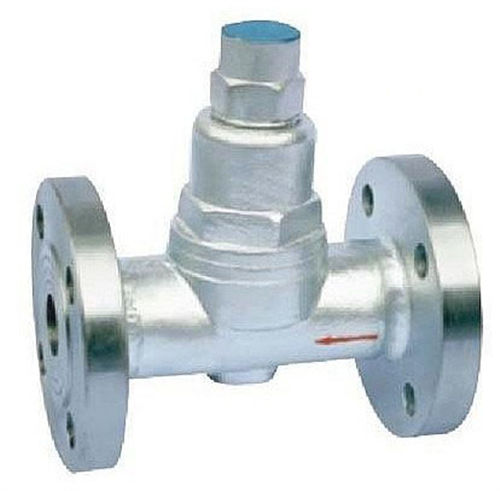

可調式雙金屬片式蒸汽疏水閥

可調式雙金屬片式蒸汽疏水閥根據溫度的變化造成感受溫雙金屬汽的變形，從而驅使閥芯作主復移位啟閉閥座孔，達到阻汽排放。該閣適用于蒸汽主管線和過熱蒸汽管線．能自動排除凝結水的排放溫度，節能效果好。
更新時間：2018/11/22

型號：CS47H
類別：疏水閥
價格：700
產地：溫州

一、可調式雙金屬片式蒸汽疏水閥產品特點：
1、熱敏感元件采用進口材料，靈敏度高堅固耐用。
2、閥前始終備凝結水．形成水封．無新鮮燕汽泄露。
3、排氣性能好，抗水擊，并可任意角度安裝。

二、主要零部件材料：

型號Type/項目Item

　　17
CS47H-
　　 67

16
25C
40

閥體Body

碳鋼Carbon Steel

閥蓋Donner

閥芯

不銹鋼Atainless Steel

閥座Seat

不銹鋼Atainless Steel

熱敏元件

熱雙金屬片

過濾器Percolator

不銹鋼Atainless Steel

三、性能規范：

型號Type/項目Item	CS17H-16C CS47H-16C CS67H-16C	CS17H-25 CS47H-25 CS67H-25	CS17H-40 CS47H-40 CS67H-40	單位 Unit
公稱壓力 Nominal Pressure	1.6	2.5	4.0	Mpa
殼體試驗壓力 Shell Test Pressure	2.4	3.8	6.0
最高工作壓力 Max	1.6	2.5	4.0
最高工作溫度Max Works Temperature	203	220	247	℃
最高允許溫度Max Vouchsafement Temperature	425	425	425	℃
工作介質 Working Medium	蒸汽、凝結水Stemam

四、主要外形及連接尺寸：

型號 Type	DN	螺紋連接				承接焊連接					法蘭連接
		RC	L	H	W	L	H	W	d’	T	L	H	D	K	d	C	F	N-φ
		(mm)				(mm)					(mm)
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	11/4	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	11/2	165	140	115	165	140	115	48	13	230	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請?jiān)敿?xì)填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與訂購時的產品【可調式雙金屬片式蒸汽疏水閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
