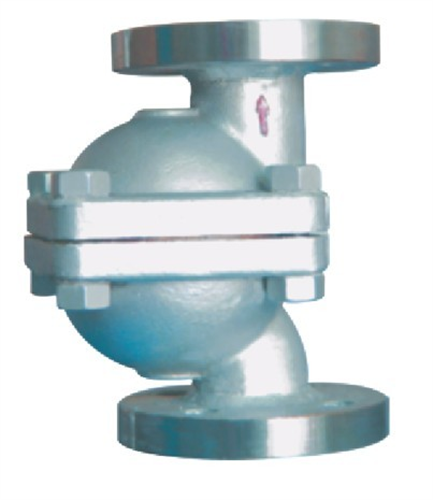

立式自由浮球式疏水閥

立式自由浮球式疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。
更新時間：2018/11/22

型號：CS41H
類別：疏水閥
價格：700
產地：溫州

一、簡介：
立式自由浮球式疏水閥是目前國內最先進的蒸汽疏水閥之一，產品技術質量和制造工藝達到國際上同類產品的最高水平。我公司引進國外最先進的空心浮球研磨專用設備，對不銹鋼自由浮球進行精細研磨，浮球圓度誤差達到直徑的千分之二，由于浮球精度高，能確保疏水閥的密封性能，整個球面都可為密封面，使用壽命很長。立式自由浮球式疏水閥適用于蒸汽管網及各種小型加熱設備裝置，阻止蒸汽泄漏；不受壓力、溫度、冷凝水流量波動的影響，連續排水，有水即排，能使加熱設備達到?jīng)]有凝結水存聚。它的最大優點是可垂直安裝于蒸汽管道上，使用方便。

二、工作原理：
立式自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推離閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直；蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。立式自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。

三、結構特點：
1、能連續排水、性能穩定、排水量大、漏水量小。
2、能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。
3、有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。

四、零部件材料：

主要零件 Main Part	材料 Material
閥體 Body	碳鋼 Carbon Steel
閥蓋 Donnet	碳鋼 Carbon Steel
閥座 Seat	不銹鋼 Atainless Steel
過濾器 Percolator	不銹鋼 Atainless Steel

五、外形尺寸表：

型號	通徑 ( mm )	連接方式	外形尺寸
型號	通徑 ( mm )	連接方式	H	L
CS11H-16- Ⅰ L CS11H-16C- Ⅰ L	15	螺紋	120	84
	20		120	84
	25		120	84
CS41H-16- Ⅰ L CS41H-16C- Ⅰ L	15	法蘭	150	84
	20		150	84
	25		150	84
CS11H-16- Ⅱ L CS11H-16C- Ⅱ L	15	螺紋	160	170
	20		160	170
	25		160	170
CS41H-16- Ⅱ L CS41H-16C- Ⅱ L	15	法蘭	210	195
	20		210	195
	25		210	195

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請?jiān)敿?xì)填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與訂購時的產品【立式自由浮球式疏水閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
