一、簡介：

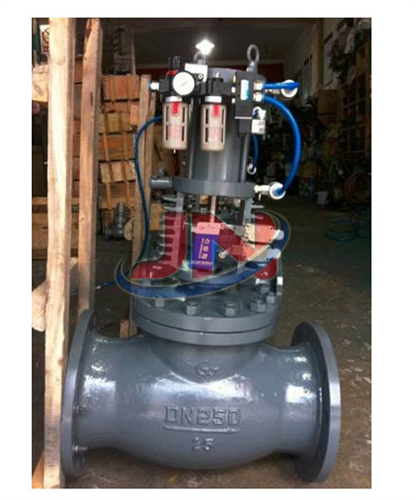

  CKH644H快速抽汽逆止閥 主要安裝于汽輪機抽汽管路，當汽輪機緊急關閉時，此閥門用來防止管路系統蒸汽和冷凝水倒流導致汽輪機損壞。實現管路的可靠截止，保護系統安全。
  抽汽快關止回閥主閥密封面為斜板式三偏心結構，啟閉輕松，密封可靠、啟動迅速。傳動結構緊湊，氣缸底部設有緩沖裝置，消除快關時對氣缸的沖擊。普通啟閉操作時，氣源由氣泵或氣罐主機配套泵站提供，快速關閉時，則通過快排閥的快速釋放來實現。

二、工作原理：
1、正常狀態：
電磁鐵得電，高壓油經三位四通閥進入液壓鎖內，同時打開二只液控單向閥進入抽汽快關門的動作油缸的有桿腔，使快關門打開，動作油缸的無桿腔通過已打開的液控單向閥經三位四通閥回油。電磁鐵失電（延時繼電器控制）液壓鎖自動關閉，保持油缸內的壓力。
2、事故狀態：
事故電信號使電磁鐵得電，三位四通閥動作，動作油缸的有桿腔切換到回油，同時動作油缸的無桿腔進高壓油，使快關門動作。電磁鐵失電（延時繼電器控制）液壓鎖自動關閉，保持油缸內的壓力，電磁鐵斷電后，電路自鎖，手動復位（手動、自動可切換）。

三、性能規范：

四、零件材質：

五、故障排除：

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請?jiān)敿?xì)填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與 訂購時的產品【快速抽汽逆止閥 】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
