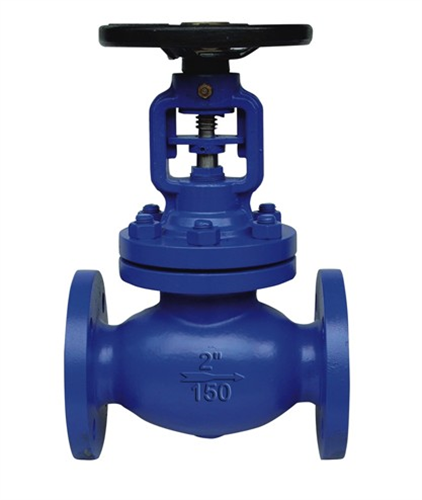

美標不銹鋼截止閥

美標不銹鋼截止閥是截止閥的一種，對閥體材質要求比較高一般有301.304.316等幾個材質選擇廣泛應用于化工，船舶，醫藥，食品機械等行業。不銹鋼截止閥分為手動不銹鋼截止閥，氣動不銹鋼截止閥，電動不銹鋼截止閥。當介質從閥瓣下方流入時，所施加的密封力必須等于或大于密封面上所產生的必須比壓和介質向上的作用力之和。
更新時間：2018/11/14

型號：J41W
類別：美標波紋管截止閥
價格：700
產地：溫州

一、簡介:
美標不銹鋼截止閥是截止閥的一種，對閥體材質要求比較高一般有301.304.316等幾個材質選擇廣泛應用于化工，船舶，醫藥，食品機械等行業。不銹鋼截止閥分為手動不銹鋼截止閥，氣動不銹鋼截止閥，電動不銹鋼截止閥。當介質從閥瓣下方流入時，所施加的密封力必須等于或大于密封面上所產生的必須比壓和介質向上的作用力之和。當介質從閥瓣上方流入時，所施加的密封力就等于或大于密封面上所產生的必須比壓力力和介質的作用力之差。其優點是接觸面密合時無摩擦，由于管道應力而使密封面圓度受變形時，也不會影響密封面的性能。但是介質中的固體顆粒和沉淀物易損傷密封面。

二、特點：
1、螺紋類型：BSPT NPT DIN259/2999或ZG、G
2、額定壓力：200磅/口寸2
3、精密鑄造閥體、閥蓋、材質CF8M
4、適應于液體、油、氣體等

三、零部件材料：

體、蓋 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片（環） Sealing Shim	填料 Packing	工作溫度Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

四、壓力試驗：

公稱壓力PN（Lb） NominalPressure	強度試驗 Shell Test		水密封試驗 Water Seal Test		氣密封試驗 Air Seal Test
	MPa	Lbf/in²	MPa	Lbf/in²	MPa	Lbf/in²
150	3	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23	3330	17	2445
1500	38.4	5560	28.2	4080
2500	64	9255	47	6790

五、主要尺寸及重量：

DN		150Lb 凸面法蘭（RF）主要尺寸Dimensions（mm）								重量
mm	in	L	D	D₁	D₂	b	n-φd	H	D₀	Weight
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	1_1/4	140	117	89	63	16	4-16	280	160	19.5
40	1_1/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	2_1/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請?jiān)敿?xì)填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與訂購時的產品【美標不銹鋼截止閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
