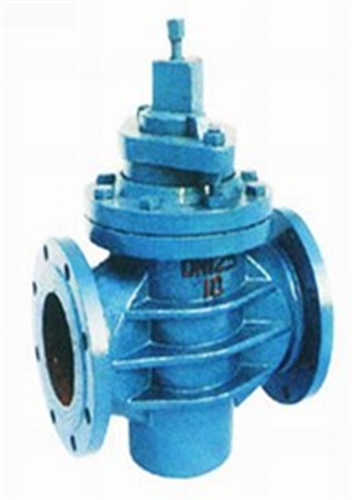

油密封旋塞閥

油密封旋塞閥適用于公稱壓力PN10，工作溫度-29～100℃的城建、化工、冶金、石油、制藥、食品、飲料、環保行業等各種工況的管路上，切斷或接通管路介質
更新時間：2018/11/7

型號：X47W-10
類別：旋塞閥
價格：700
產地：溫州

一、油密封旋塞閥簡介:
油密封旋塞閥適用于公稱壓力PN10，工作溫度-29～100℃的城建、化工、冶金、石油、制藥、食品、飲料、環保行業等各種工況的管路上，切斷或接通管路介質。油密封旋塞閥(X47W)的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。油密封旋塞閥主要供開啟和關閉管道和設備介質之用。

二、油密封旋塞閥標準規范:
設計制造標準:GB/T 12240-2008、GB/T 22130-2008
結構長度標準:GB/T 12221-2005

三、油密封旋塞閥特點：
①美標壓力平衡式倒裝油密封旋塞閥產品結構合理、密封可靠、性能優良、造型美觀；
②美標油密封旋塞閥倒裝壓力平衡的結構，開關動作輕；
③閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能；
④零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

四、油密封旋塞閥 主要性能參數：

公稱壓力 PN （ MPa ）	試驗壓力 PN （ MPa ）		工作壓力 PN （ MPa ）	適用介質	工作溫度（ ℃ ）
	殼體	密封
1.0	1.5	1.1	1.0	煤氣、油品	≤100

五、 油密封旋塞閥 主要零件材料：

零件名稱	閥體、塞子	填料	墊片
材料	灰鑄鐵	橡膠石棉盤根

六、 油密封旋塞閥 主要外形尺寸：

公稱通徑 DN （ mm ）	尺寸（ mm ）
公稱通徑 DN （ mm ）	L	D	D1	D2	□S	z-φd	H1
50	170	160	125	100	32	4?φ18	315
65	220	180	145	120	36	4? φ18	360
80	250	195	160	135	46	4?φ18	455
100	300	215	180	155	50	8?φ18	500
125	350	245	210	185	55	8?φ18	510
150	400	280	240	210	60	8?φ23	605
200	450	335	295	265	60	8?φ23	760
250	530	390	350	320	85	12?φ23	800
300	580	440	400	368	100	12?φ23	820

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與訂購時的產品【油密封旋塞閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
