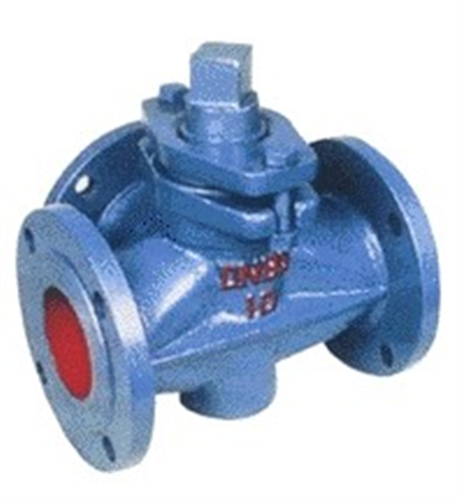

三通旋塞閥

三通旋塞閥通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形;而在錐形閥塞中，通道成梯形。
更新時間：2018/11/7

型號：X44F
類別：三通旋塞閥
價格：700
產地：溫州

一、三通旋塞閥簡介：
三通旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90度使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉的一種閥門。旋塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于作為切斷和接通介質以及分流適用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。由于旋塞閥密封面之間運動帶有擦拭作用，而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。旋塞閥的另一個重要特性時它易于適應多通道結構，以致一個閥可以獲得兩個、三個，甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中需要的一些連接配件。

二、三通旋塞閥特點：
（1）適用于經常操作，啟閉迅速、輕便。
（2）流體阻力小。
（3）結構簡單，相對體積小，重量輕，便于維修。
（4）密封性能好
（5）不受安裝方向的限制，介質的流向可任意。
（6）無振動，噪聲小。

三、三通旋塞閥 主要性能規范：

型號	公稱壓力 PN （ MPa ）	試驗壓力 PS （ MPa ）		適用介質	工作溫度（ ℃ ）
		殼體	密封
X44W-10	1.0	1.5	1.1	水、蒸汽、油品	≤100

四、 三通旋塞閥 主要零部件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X44W-10	鑄鐵	鑄鐵	鑄鐵	油浸石棉盤根柔性石墨

五、 三通旋塞閥 主要外形及連接尺寸：

型號	公稱通徑 DN （ mm ）	尺寸（ mm ）
型號	公稱通徑 DN （ mm ）	L	D	D1	D2	f	b	z-φd	□s	h	H
X44W-10	15	145	95	65	45	2	14	4-φ14	14	26	99
	20	145	105	75	55	2	16	4-φ14	14	34	124
	25	145	115	85	56	2	16	4-φ14	17	38	133
	32	170	135	100	78	2	18	4-φ18	18	4 5	152
	40	180	145	110	85	3	18	4-φ18	26	55	212
	50	200	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	8-φ23	85	230	660
	300	580	440	400	368	4	30	8-φ23	100	263	760

訂貨須知：
1、訂貨前請認真了解本產品，清楚標明規格、型號、材質、壓力、數量。
2、當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的錦能閥門專家為您審核把關。
3、訂購該產品時，請詳細填明訂貨單位，收貨單位，付款單位的名稱，通訊地址（包括所在省、市、地、區縣、街、號）。
4、訂購所有本公司產品均實行現款提貨或款到發貨。

驗貨（卸貨）須知：
1、仔細對照與訂購時的產品【三通旋塞閥】是否一樣，及包裝箱有沒有破損等。
2、選用適合的方式和工具，防止產品變形或損壞；我公司十分注重服務問題，為了達到用戶滿意的產品標準我們必須同客戶肩并肩地分享經驗、信息、承諾、目標，以合作關系開發優秀產品。無論您詢問產品設計原理、價格、工藝、進度、運輸路線等任何問題，都有專一的客戶服務人員為您解答。
