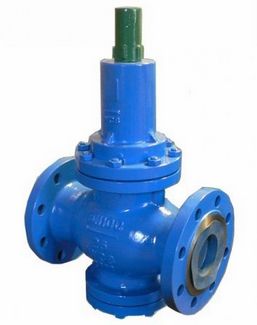

蒸汽減壓閥

蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
更新時間：2018/8/9

型號：Y43H/25P
類別：蒸汽減壓閥
價格：680
產地：溫州

一、蒸汽減壓閥-試用說明：

蒸汽減壓閥,25P蒸汽減壓閥通過調節將進口壓力減至某一需要的出口壓力,并依靠介質本身的能量,使出口壓力自動保持穩定蒸汽減壓閥是采用控制閥體內的啟閉件的開度來調節介質的流量，將介質的壓力降低，同時借助閥后壓力的作用調節啟閉件的開度，使閥后壓力保持在一定范圍內，在進口壓力不斷變化的情況下，保持出口壓力在設定的范圍內，保護其后的生活生產器具。

蒸汽減壓閥,25P蒸汽減壓閥蒸汽作為重要的二次能源，在眾多工業領域得到廣泛應用。蒸汽系統消耗煤占產量的 1/3，已成為能源消耗的重要領域。而蒸汽疏水閥是保證蒸汽能正常運行的一個重要設備，是凝結水回收利用、節約能源的重要自力式控制類閥門。疏水閥的種類很多，大體可以分為浮球型疏水閥、熱靜力型疏水閥、熱動力型疏水閣、倒置桶型疏水閥等

二、 蒸汽減壓閥 -性能參數：

型號	PN	進口參數		出口壓力 / MPa	出口壓力 / MPa	適用介質
		溫度 / ℃	壓力 / MPa
Y43H-16	16	≤200	1.6	0.05~1.0	±0.05	蒸汽
Y43H-16C
Y43H-16Q

三、蒸汽減壓閥--零部件材料：


型號	材料
	閥體、上閥蓋、下閥蓋	主副閥瓣、主副閥座、活塞	主副彈簧	調節彈簧	膜片	活塞環
Y43H-16	HT2000	不銹鋼	鉻釩鋼	硅錳鋼	不銹鋼	合金耐磨鑄鐵
Y43H-16C	WCB
Y43H-16Q	QT450-10

四、Y43H蒸汽減壓閥--外形及結構尺寸：


DN	L	D	D1	D2	b	z×φd	H1	H2	重量 kg
25	180	115	85	65	18	4×φ18	100	290	16
32	200	135	100	78	18	4×φ18	100	290	17
40	220	145	110	85	20	4×φ18	105	310	22
50	250	160	125	100	20	4×φ18	105	310	24
65	280	180	145	120	20	4×φ18	105	310	25
80	310	195	160	135	22	8×φ18	160	340	50
100	350	215	180	155	24	8×φ18	160	340	52
125	400	245	210	185	26	8×φ18	195	375	88
150	450	280	240	210	28	8×φ23	195	375	94
200	550	335	295	265	30	12×φ23	225	475	151
