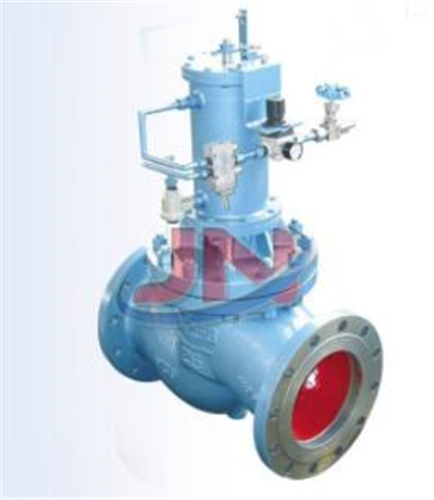

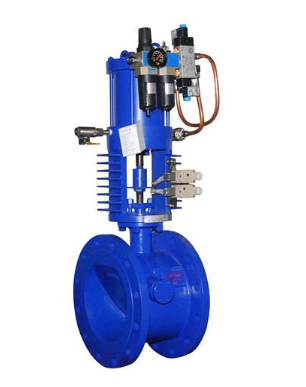

一、快速抽氣逆止閥-產品概述

    抽氣快切逆止閥主要用于汽輪機供熱管的出口，防止汽輪機突然停機時，蒸汽倒流，造成設備損壞。此系列閥門蝶板采用大角度偏心，啟閉行程短，并用氣或液壓助關，實現快速關閉；采用金屬密封結構，加上蝶板受氣壓或液壓助關力，達到截止、止回的目的；三偏心密封結構，開啟密封即分離，關閉接觸即密封；即使助關或傳動卡澀，閥門也可在閥板自重及偏心氣流的作用下，可靠關閉，關閉時間均小于0.8秒。

二、快速抽氣逆止閥-規格型號

公稱通徑：DN150~DN1800
公稱壓力：PN2.5~PN40
適用介質：水、蒸汽、氣體、油品等
介質溫度：≤425℃
快速關閥：0.3~0.8秒
全開狀態最小流阻系數：0.1
可選控制電源：AC220V、DC220V、DC110V、DC24V
遠程故障聯鎖快關
遠程信號類型：無源的開關量信號

三、快速抽氣逆止閥-參數

      抽汽快關止回閥主要安裝于汽輪機抽汽管路，當汽輪機緊急關閉時，此閥門用來防止管路系統蒸汽和冷凝水倒流導致汽輪機損壞。實現管路的可靠截止，保護系統安全。
     本公司生產的抽汽快關止回閥主閥密封面為斜板式三偏心結構，啟閉輕松，密封可靠、啟動迅速。傳動結構緊湊，氣缸底部設有緩沖裝置，消除快關時對氣缸的沖擊。氣控元件主要采用德國FESOT等國際名牌的產品，占用空間極小。普通啟閉操作時，氣源由氣泵或氣罐主機配套泵站提供，快速關閉時，則通過快排閥的快速釋放來實現。

【氣路系統工作原理】

       氣源來自壓縮空氣（氣源壓力0.4~0.6Mpa），經過球閥進入二位三通電磁閥，最后經過快排閥進入氣缸進氣口，止回閥打開。手動換向閥為運行中試驗止回閥靈活性用。
      止回閥關閉時，電磁閥斷電而關閉，切斷氣源，快排閥啟動，排出氣缸下腔空氣，止回閥快速關閉。
      電磁閥、空氣處理元件等控制部件，按汽輪機廠要求采用美國ASCO進口產品，也可按用戶要求配備其它國內外廠家優質產品，以確保優良的性能和高可靠性。

結構特點
1、密封面堆焊Cr13系不銹鋼或鈷基硬質合金，有良好的耐磨性，密封性能穩定可靠。
2、當介質正向流動時，氣缸下腔進氣，與重錘共同作用，合閥瓣平衡地處在全開位置。當介質反向流動時，氣缸活塞下腔迅速泄壓，閥瓣在0.5秒內快速關閉。
3、重錘通過加長桿和撥叉作用于銷軸，用以平衡和搖桿的重力矩，防止水錘現象的發生。當介質正向流動時，有助于打開閥門，并在運行中保持閥門的平穩和減少振動。
